01 .微生物腐蚀的危害

微生物腐蚀的反应：

阴极去极化：SO₄^2-+8H→S^2-+4H₂O

对连续油管材料腐蚀最严重的微生物菌种是硫酸盐还原菌（SRB），在缺氧条件下，SRB可产生阴极去极化作用，使SO₄^2-还原成H₂S而自身获得能量。泵入的水中所含的硫酸盐还原菌也因此会被引入连续油管中，SRB在管道系统中生长代谢，导致连续油管产生点蚀和堵塞等腐蚀而失效。

02 .连续油管微生物腐蚀情况

连续油管在作业过程中，泵入的各种水溶液中含有微生物。微生物的生命活动所引起或促进材料腐蚀，导致连管失效。图片为连续油管点蚀腐蚀照片，腐蚀深度约2mm，腐蚀宽度0.1mm。

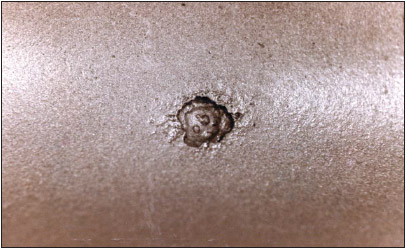

图1 微生物点蚀宏观照片



图2 微生物点蚀微观照片

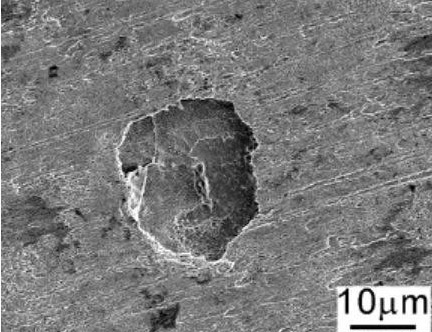

图3 微生物点蚀扫描电镜图像

03 .杰森对微生物腐蚀的检测及预防措施建议

针对连续油管在作业过程中因微生物腐蚀产生的点蚀和堵塞造成连管失效样品进行分析，进行SRB快速测试，既管道清洗液的细菌测试，如图：



预防措施：

· 通过灭杀注入油井水中的SRB细菌，来控制产生SRB腐蚀的源头；

缓蚀剂和杀菌剂可杀死或控制SRB的生长。不过，若长期使用单一药剂，细菌会产生明显的抗药性，使药剂失效；

· 利用微生物之间的共生、竞争抵抗的关系来防止微生物对金属的腐蚀，例如，有些细菌可以产生类似于抗生素类的物质直接杀死SRB，或是引入其它微生物与原先存在的SRB竞争养分，除去硫化物，降低SRB 的数量；

· 改变介质环境，利用SRB对pH值、温度、耐氧量及盐浓度的耐受性范围的大小，改变条件。例如调整pH值低于4，一般SRB会停止生长；注入高盐度水，改变渗透压抑制SRB生长；周期性地注入高于60℃的热水，或长时间通氧也可抑制SRB的生长。
