一、简介

渗透探伤，是五大常规无损检测方法之一。着色渗透探伤是渗透探伤的一种，它操作简单，便于携带，缺陷显示直观，具有较高的灵敏度，适合各种复杂工况的检测。

二、基本原理

利用毛细管现象，检测时，首先使渗透液渗入缺陷，然后使用清洗剂将工件表面多余的渗透液清除，此时缺陷中会有渗透液残留，再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目的。

三、操作步骤

着色渗透探伤主要分为5个步骤：预清理、着色渗透、清洗干燥、显像、观察。

1、 预清理

在被检表面施加渗透剂前，应使用清洗剂将工件表面清洗干净，使工件表面无油污、锈蚀、漆层及其他污染物，待清洗剂挥发干净，使得被检材料表面保持干燥。

2、 着色渗透

使用渗透剂对已处理干净的工件表面均匀喷涂，渗透5-15分钟，工件表面在渗透时间内保持湿润状态。

3、 清洗干燥

在渗透5-15分钟之后，施加显像剂前，使用清洗剂将喷在无纺布上，使用无纺布将工件表面的渗透剂擦拭干净，保持工件表面清洁、干燥

注意事项：清洗多余的渗透剂时，避免过清洗或清洗不到位。

4、 显像

显像剂充分摇匀后，对工件表面保持15-500px距离均匀喷涂，喷涂角度30°-40°，显像时间不小于7分钟。

5、 观察

观察显像痕迹，从施加显像剂开始，直至显像痕迹的大小不在发生变化为止。观察期间必须在充足自然光下进行，一般不小于1076Lux，通过目视或5-10倍放大镜进行确认。

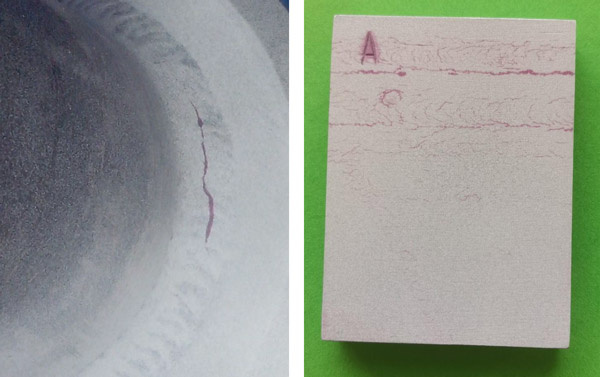

四、应用实例：
