随着油气勘探工作量的逐步加大，水平井和大斜度井钻探数量逐年增加，以及老井的再开发利用，油田测井的工作量，特别是水平井测井需求越来越大。

什么是测井？

测井，也叫地球物理测井或矿场地球物理，简称测井，是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，测量地球物理参数的方法。石油钻井时，在钻到设计井深深度后必须测井，又称完井电测，以获得各种石油地质及工程技术资料，作为完井和开发油田的原始资料，称为裸眼测井。而在油井下完套管后所进行的二系列测井，习惯上称为生产测井或开发测井。

一、常规测井技术与连续油管测井技术

常规测井技术

重力牵引法

下井仪器在重力的作用下，牵引电缆到达井下测试目的深度，完成测井任务。适用于直井或斜度在一定范围内（40°以内）的斜井测试，无法应用于水平井测井。

管具输送法（测水平井）

钻杆或油管将测井仪器串推送到设计好的对接深度，利用钻杆传输仪器进行下测和上测。

水力输送法（测水平井）

借助水力输送作用将测井仪器输送到井下预定深度位置，对水平目的层段进行测量。测井过程中不再动用管具作业，减轻作业人员的劳动强度。

爬行器法（测水平井）

利用爬行器连接测井仪器，采用常规测井电缆下井，井下仪器在大斜度段遇阻后，通过地面系统给爬行器供电，爬行器将井下仪器输送到目的层段，正常上提电缆测井。

常规测井技术缺点

常规的管具输送测井以及水力输送测井法，需要配备钻机或修井机，成本高，起下仪器速度慢。工艺复杂，难度大，风险高，效率低下。

爬行器法测井，则有成本高，成功率低等问题。

连续油管测井技术

随着水平井和大位移井的日益增多，生产测井工作量日益增大，迫切需要一种高效率、低成本的测井作业工艺和装备。

连续油管测井是随着连续油管技术的应用而发展起来的一项新工艺，被认为是最经济、安全、有效的水平井生产测井工艺技术。该技术实现了井下测井仪器在水平井段长距离输送，攻克了连续油管、测井工具、测井电缆的快速有效连接瓶颈，实现整个井段的连续、快速测量，极大提高作业效率。





连续油管测井技术分类

01 存储式测井

配备带有存储功能的井下测井仪器，利用连续管将该测井仪器输送到测试目的层，测试完成后取出测井仪器，再对存储器上的测井数据进行处理。不能实时数据传输与处理。

02 有线式测井

将测井电缆穿入连续管中，配备相关工具和接头，下端与测井仪器连接，上端与地面数据采集系统连接，通过连续管测井机，利用连续管的高强度、高韧性的特点，将井下仪器送入水平井或大位移井的目的井段进行测试。可实时数据传输与处理。

连续油管测井技术的优点

1、无需井架和钻杆或油管，移运安装简单方便、节省作业成本。

2、无需对接单根，可以在整个井段上进行连续测试，方便快捷，效率高。

3、可促动生产测井所需要的流动。

4、无需压井，允许带压作业。



二、电缆测井与光纤测井

电缆测井

采用承荷探测电缆作为传输电缆，为井下仪器提供电源和信号通道，进行常规测井作业。





光纤测井

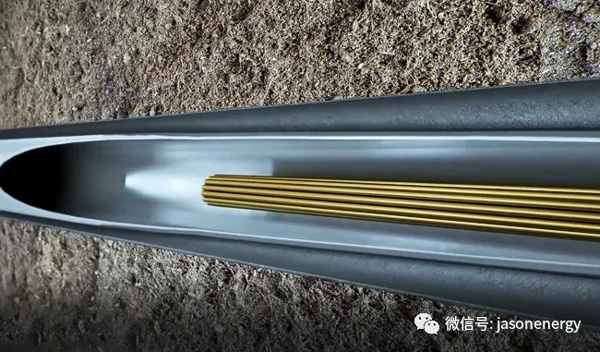

采用光纤传感器代替电基传感器进行测井作业，信号传输采用光纤复合承荷探测电缆或不锈钢管光纤。





光纤复合承荷探测电缆



不锈钢管光纤



光纤测井与传统电缆测井的区别

电缆测井中所采用的电基传感器无法在井下恶劣环境中（高温、高压、腐蚀、地磁地电干扰）持续工作。

光纤传感器可以克服这些困难。光纤传感器对电磁干扰不敏感且能承受极端条件，包括高温高压以及强烈冲击振动，可以高精度测量井筒和井场环境参数。同时，光纤传感器具有分布式测量能力，可以测量被测空间分布，给出剖面信息。且光纤传感器横截面积小，在井筒中占据体积小。



三、杰森电缆/光纤穿入连续油管工艺

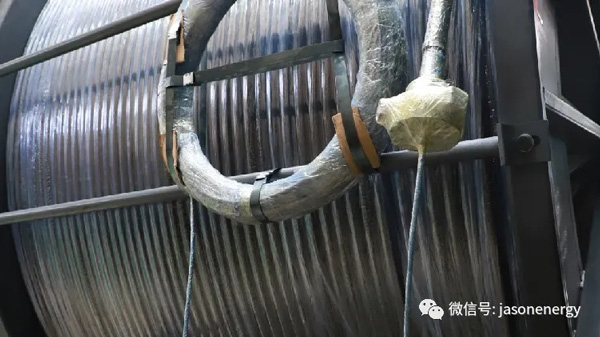

杰森穿电缆工艺

杰森采用的是最先进的电缆泵入法，是国内唯一可以穿入全规格测井电缆以及光纤的连续油管制造公司。

杰森穿电缆能力

1、测井电缆/光缆规格：单芯~七芯，直径≤12.8mm；

2、超细不锈钢管光纤；

3、穿入电缆最长记录：9200m；

4、最大穿电缆连续油管管径：3.5寸。
